Rozvody a instalace u jednovrstvé konstrukce. Problém, nebo zbytečná obava? Odborníci z HELUZ radí!

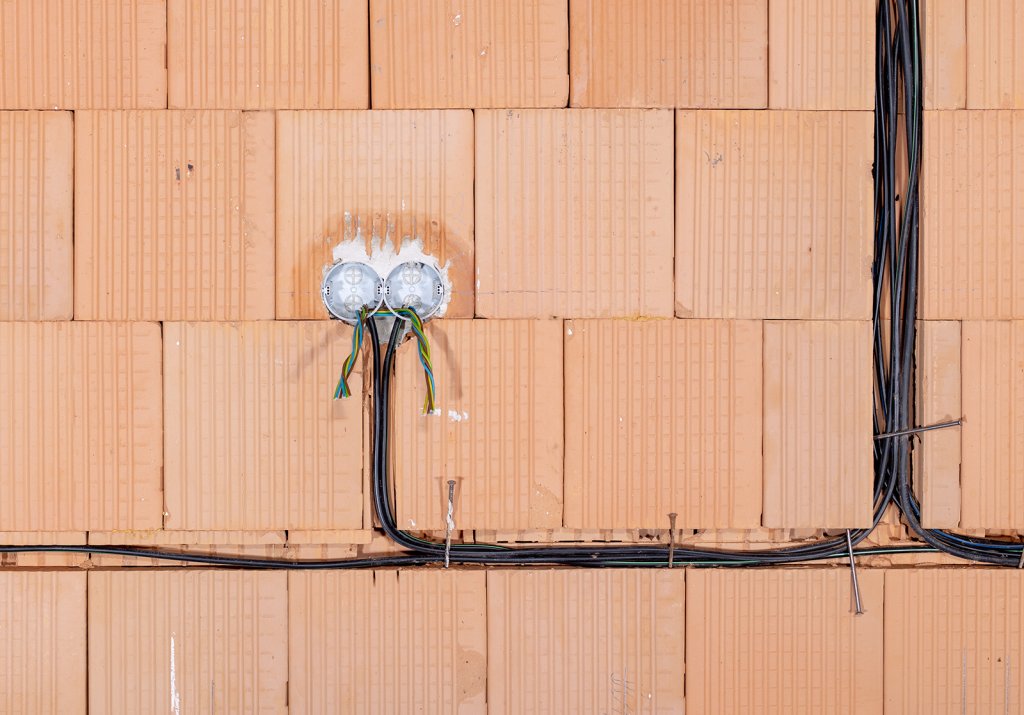

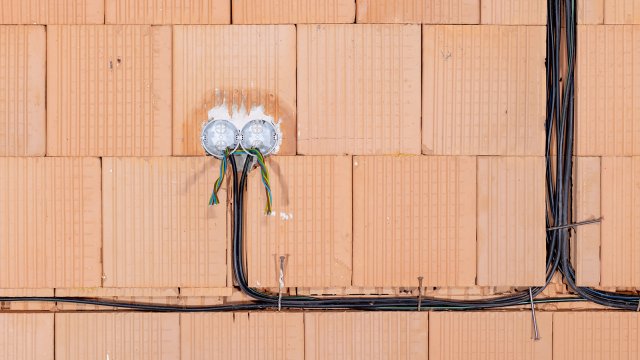

V poslední době se velmi často setkáváme s otázkou kvality provedení zdiva a jestli, případně jak moc, ovlivní fyzikální vlastnosti jednovrstvého zdiva přítomnost rozvodů, především elektroinstalačních krabiček. Pro porovnání tepelněizolačních vlastností stěny před a po zásahu do zdiva byla zvolena elektroinstalační podomítková krabička o průměru 71 mm, která se osazuje do vyvrtaného otvoru o průměru 73 mm a hloubce cca 40 mm.

V obvodových stěnách se zásuvky vyskytují zcela běžně a pokud jsou dobře provedené, nepředstavují žádné nebezpečí. Především je nutné, aby se zásuvky instalovaly do dostatečného množství sádry, která dokonale utěsní vyvrtanou (v žádném případě se nebavíme o vysekané) díru a zabrání proudění vzduchu z interiéru do exteriéru. V zimních měsících je vlhký teplý vzduch příčinou vzniku kondenzátu uvnitř zdiva. Ale cihelné zdivo si s běžným množstvím kondenzátu snadno poradí a voda se rozptýlí do větší plochy díky kapilárním procesů a na zdivu není viditelná žádná změna. O kvalitě provedení zdiva nejlépe vypovídá Blower door test. Pokud objekt vyhoví, vyhovuje i kvalita provedení zásuvek.

Pro porovnání tepelněizolačních vlastností stěny před a po zásahu do zdiva byla zvolena elektroinstalační podomítková krabička o průměru 71 mm, která se osazuje do vyvrtaného otvoru o průměru 73 mm hlubokého cca 40 mm. Tato hloubka by měla být více než dostatečná pro kvalitní usazení krabičky do sádry.

Čísla hovoří jasně

Jako příklad použijeme elektroinstalační podomítkovou krabičku o průměru 71 mm. Při vyvrtání dostatečného otvoru pro kvalitní usazení krabičky (o hloubce cca 40 mm) „oslabíme“ obvodovou stěnu a v místě krabičky dojde ke zhoršení tepelně izolačních vlastností a zvýšení součinitele prostupu tepla o 8 % v případě zdiva z cihel HELUZ Family 50 2in1 a o 11 % u zdiva HELUZ Family 38 2in1. U neplněných cihel je tento poměr stejný. Pokud budeme uvažovat, že je v jednom metru čtverečním zdiva jedna krabička, pak dojde k nárůstu součinitele prostupu tepla jenom v tomto jednom metru čtverečním se zabudovanou krabičkou o 0,04 % u cihel HELUZ Family 50 2in1 a o 0,05 % u cihel HELUZ Family 38 2in1. Toto lze považovat za zanedbatelné jak v rámci posuzovaného jednoho metru čtverečního, tak v případě celého obvodového zdiva domu, které se běžně pohybuje okolo 150 m².

Dnešní domy z pohledu uživatele: Cihla šetří náklady a eliminuje chyby při realizaci

Stavba domu, zejména rodinného, je náročnou událostí z mnoha pohledů. Pro běžného stavebníka a zároveň investora a často i designéra a realizátora to platí ještě víc. Zde přijde…

Blowerdoor test jako potvrzení

Další pohled na přítomnost elektroinstalačních krabiček může vzbuzovat obavy z proudění vzduchu a kondenzace vody ve zdivu, jak bylo zmíněno v úvodu. Připomeňme, že v tomto případě se zabýváme pouze instalacemi, které jsou řádně provedeny tj. otvory jsou vrtány a krabičky usazovány do přebytku sádry, aby nám z žádných zásuvek nefoukalo. S výhodou lze použít elektroinstalační krabičky s membránou. Ale ani při použít krabiček bez membrány a jejich řádném usazení do sádry není potřeba mít z kondenzátu v  místě jejich instalace obavy. Nejde jen o instalaci elektrokrabiček. Jsou to i kabelové chráničky na protahování kabelů.

„Na některých domech z cihelných materiálů máme možnost opakovaně provádět Blower door testy a po více jak 10 letech nebyla zjištěna v okolí elektrokrabiček žádná kondenzace, nebo vznik plísní. Tento jev se neprojevuje ani při oslabení zdiva v místech vodovodního potrubí, ani odpadního potrubí, pro které bývá vytvořená instalační dutina o dost širší a zasahuje i hlouběji do zdiva,“ říká Ing. Martin Coufalík ze společnosti HELUZ.

Cihla a jednovrstvá konstrukce z HELUZu je jistota

Cihelné zdivo je tvarově stálé a nedochází vlivem stárnutí k jeho degradaci. Není potřeba používat různé těsnící pásky, které časem stárnou a mohou ztrácet svou těsnící schopnost.

Jiří Weis: Z cihel nestavíte dům na třicet let, který byste pak museli zbourat

Cihla je jeden z nejrozšířenějších a nejprověřenějších stavebních materiálů. Nejen o její přidané hodnotě, ale i o nedávných inovacích se s námi podělil Ing. Jiří Weis, nový…

„Na kvalitu provedení nejen elektroinstalací nebo sanitárních rozvodů, ale celého zdiva, napojení příček a stropní konstrukce a provedení omítek nám nejlépe odpoví Blower door test. Ten má podle našich zkušeností nejlepší výsledky u jednovrstvé oboustranně omítnuté konstrukce. A tyto parametry si zachovává i v průběhu času, protože nehrozí odlepování vzduchotěsnicích pásek nebo degradace jiných vzduchotěsnost vylepšujících prvků, jelikož oboustranně omítnutá jednovrstvá cihelná konstrukce nic takového nepotřebuje a je přirozeně vzduchotěsná,“ doplňuje Ing. Martin Coufalík.
