Výstava INTERGEO 2008 v Brémách (část 3)

Mezinárodní kongres a výstava geodezie, geoinformatiky a správy nemovitostí INTERGEO se konala na přelomu září a října 2008 v Brémách [1], [2], [3].

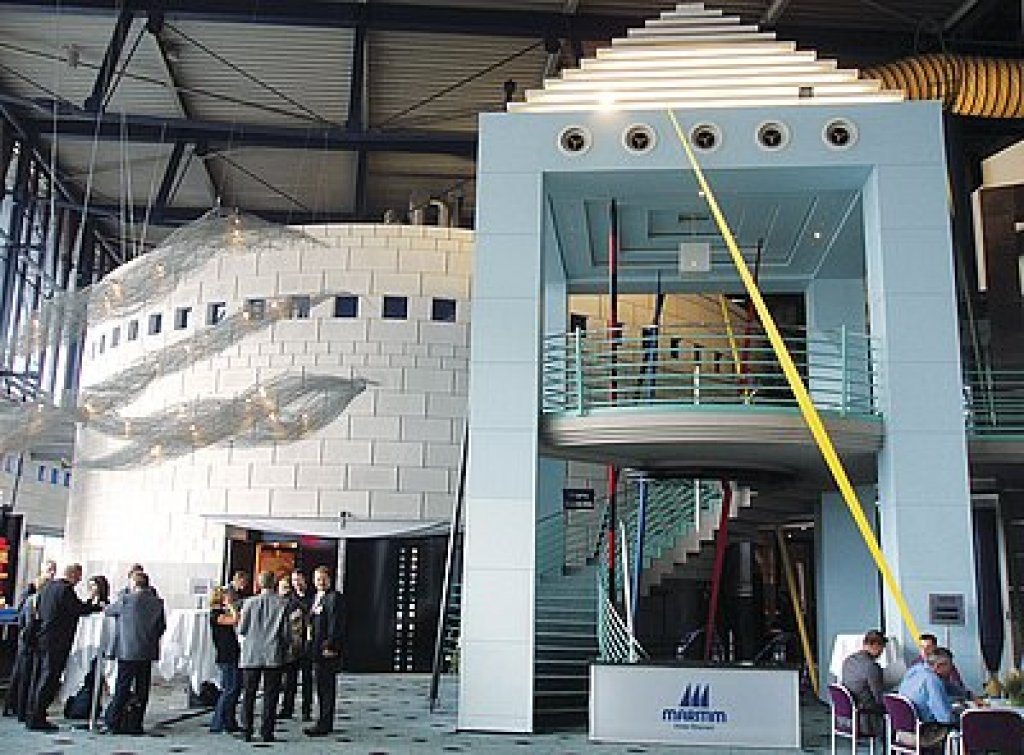

Mezinárodní geodetický kongres, INTERGEO FORUM a Geodetické dny probíhaly v kongresovém centru (obr. 1) sousedícím s vlastním výstavištěm. Zúčastnilo se jich celkem 1400 osob, zaznělo něco přes 100 odborných referátů řazených do 45 tématických bloků, které zahrnuly celou odbornou geodetickou problematiku včetně využití systémů GNSS při určování polohy a laserovém skenování. Bližší podrobnosti lze nalézt na adrese www.intergeo.de [1].

V článcích uvedených v minulých číslech jsme popsali novinky v oblasti terestrických laserových skenovacích systémů [4] a seznámili čtenáře s novinkami umožňujícími automatizovat řízení stavebních strojů [5]. V této třetí části upozorníme na další přístrojové novinky v oblasti laserové techniky, které byly na výstavě prezentovány.

Z českých firem jsme zaznamenali účast firmy GEODIS BRNO a firmy HRDLIČKA Group.

Anglická firma 3D Laser Mapping Ltd představila 3D Laser Street Mapper. Jednalo se o přesný mapovací systém umístěný na vozidle a pracující při rychlosti 70 km/hod. Novinkou byl Site Monitor laserový skener určený pro automatické monitorování stavebních konstrukcí, horninových masívů a důlních děl. Laserový skener kontinuálně využívá miliony zaměřených bodů s vysokou přesností pro automatickou analýzu zjištěných změn za účelem včasného varovného systému [6].

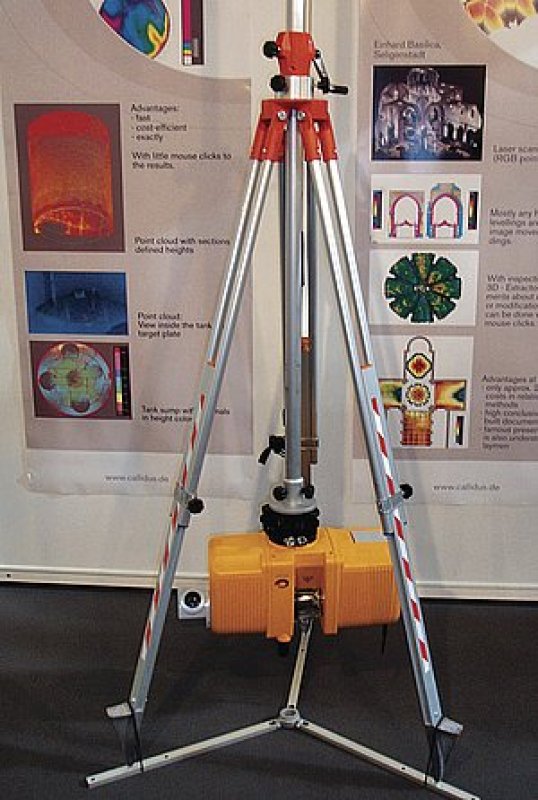

Firma CALLIDUS Precision Systems GmbH předvedla jako novinku skener CPW 8000 [6]. Proti předchozímu typu CP 3200, který patřil k pulzním skenerům, může CPW 8000 pracovat v kombinaci pulzního a fázového režimu. Maximální dosah je 80 m, přesnost měření délky je 2 mm/30 m. Vodorovné zorné pole je 360°, svislé 300°. Rychlost skenování je 50 000 bodů/sec. Laser o vlnové délce 658 nm je zařazen do 3R bezpečnostní třídy (podle IEC 608025-1). Skener panoramatického typu lze připojit na běžnou hlavici trojnožky stativu nebo pod hlavici stativu, takže přístroj lze na svislé nosné tyči ze známého bodu na povrchu spustit do mělkých podzemních děl, např. šachtou do kanalizace (obr. 2).

Švédská firma DataGrid jako novinku představila GNSS přijímač Chameleon určený pro velmi přesná (s centimetrovou přesností) řízení strojů systémem Lynex 200. Novinkou je též Supermap GIS 2008 [6].

Firma geo-Fennel GmbH nabízela ruční laserový dálkoměr EcoDist Plus, který měří vzdálenosti 0,10 m až 30 m s přesností ±2 mm. Laserový přístroj FL 110HA s Li-Ion Aku vytváří automatickou vodorovnou rovinu s možností sektorového vypnutí svazku [6].

Australská firma I-Site předvedla 3D Laser Imagin System 4400 LR. Podrobně již byl popsán v dřívějších pracích. Americká firma Laser Technology, Inc. upozornila na nový kompaktní 3D laserový přístroj TruPulse 360 pro měření vodorovných vzdáleností a převýšení (systém přenosu Bluetooth). LTI Tru Vektor kompasová technologie garantuje směrovou přesnost nezávislou na poloze přístroje v prostoru [6].

Italská firma Menci Software uvedla jako novinku systém Z-Scan, tzv. fotoskener. Jedná se o 3D skenovací systém bez použití laserového skeneru. Přesné mračno bodů bez šumu a v RGB barvách se získá pouhým vyhodnocením tří digitálních snímků získaných digitální zrcadlovkou s objektivem a pevným ohniskem umístěnou na posuvné základně (délky 500 nebo 900 mm) s využitím software Z-Scan. Účinná a přesná metoda není tak nákladná jako klasický skenovací systém s laserovým skenerem. Na výstavě GEOS 2008 systém Z-Scan vystavovala firma Geovap.

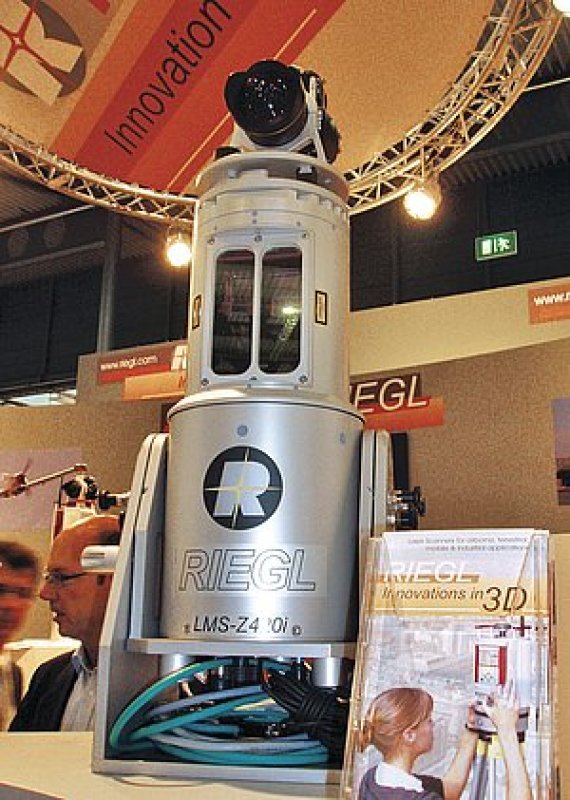

K terestrickým laserovým skenerům firmy RIEGL LASER MEASUREMENT SYSTEMS (LMS) patří systémy LMS-Z620 s dosahem 2000 m a přesností 10 mm, LMS-Z420i (obr. 3) s dosahem 1000 m a přesností 10 mm a LMS Z390i s dosahem 400 m a přesností 6 mm [4]. Laser Profile Meter LPM-321 má extrémně velký dosah 6000 m (pro zaměřování ledovců) s přesností 25 mm [4].

Firma SOKKIA BV nabízela kromě no vých totálních stanic NET05 a NET1 také nový přijímací systém GPS typ GSR 2700 CSX. Tato nová součást GPS systému umožňuje využít signály GPS i GLONASS a tím rozšířit stávající sestavu.

Firma STABILA Messgeräte Gustav Ulrich GmbH uvedla jako novinku univerzální laser s rozmítaným svazkem LAR 250 pro vodorovný, svislý i obecný směr a s olovnicí s širokým uplatněním ve stavebnictví. Miniaturní ruční laserový dálkoměr LD 300 s přesností ±2 mm má zabudovaný kalkulátor pro základní početní úkony (délka, plocha, objem).

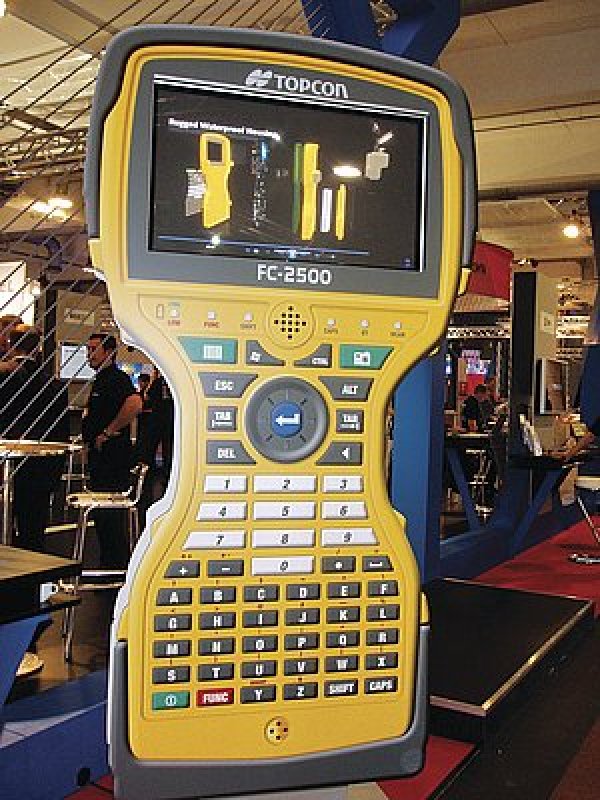

Firma Topcon Deutschland GmbH představila zobrazovací totální stanici Imagin Station (IS), která spojuje funkce robotizované totální stanice, 3D skenování a zpracování obrazu. Umožňuje bezhranolové měření vzdáleností do 2000 m s rychlostí skenování 20 bodů/sec. Novinkou je též ovladač FC 2500 (obr. 4) pro ukládání dat s vestavěnou kamerou a samostatnou klávesnicí přizpůsobenou pro všechny software programy TOPCON [6].

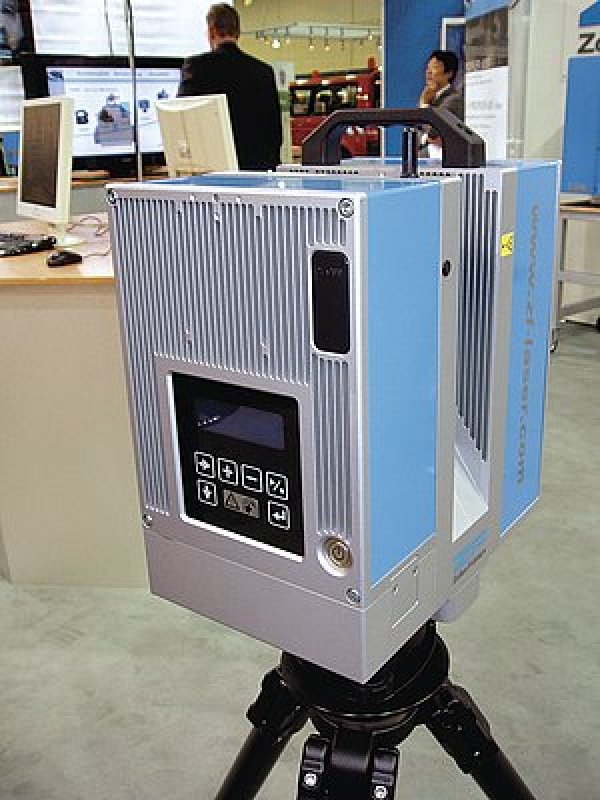

Firma Zoller + Fröhlich GmbH upozornila na nový skenovací systém IMAGER 5006i (obr. 5). Jedná se o panoramatický skener pracující na principu měření fázového rozdílu, který vzniká mezi vyslaným a přijímaným signálem.

PROFILER 5006 od téže firmy umožňuje zaměřit a zobrazit prostorové snímky naskenovaných profilů a jejich okolí. Vysoká otáčecí frekvence až 100 Hz dovoluje využít tento fázový skener při malých odstupech profilů s velkou přesností. Zařízení se umisťuje na vozidlo kolmo ke směru jízdy a uplatňuje se při výstavbě železnic a silnic [6].

Závěr

V této třetí části popisu kongresu a výstavy INTERGEO 2008 v Brémách jsme se zaměřili na další novinky v oblasti laserové techniky. Zajímavých nových přístrojů však bylo mnohem více.

Příští kongres a výstava INTERGEO 2009 se bude konat v Karlsruhe ve dnech 22.–24. 9. 2009 a už dnes se těšíme na další novinky v tomto oboru.

Literatura:

[1] Katalog INTERGEO, Kongress und Fachmesse für Geodäsie, Geoinformation und Landmanagement Bremen, 30. 9.–2. 10. 2008. ISBN 978-3-98-125820-2
[2] Tiskové zprávy
[3] Kašpar, M.–Michálková, A.: Cesta na Německé geodetické dny INTERGEO 200 v Brémách. Stavebnictví a interier 11, 2008, www.stavebnictvi3000.cz/c2903
[4] Kašpar, M.–Michálková, A.: Výstava INTERGEO 2008 v Brémách (část 1), Stavebnictví a interiér 12, 2008, www.stavebnictvi3000.cz/c2939
[5] Kašpar, M.–Michálková, A.: Výstava INTERGEO 2008 v Brémách (část 2). Stavební technika 1, 2009, http://stavebni-technika.cz/
[6] Firemní literatura jednotlivých firem
