Značení izolace z asfaltových izolačních pásů
Jedním z parametrů výběrů hydroizolace z asfaltových pásů je jejich tloušťka. Běžnou zvyklostí je obsažení tloušťky pásu v jeho obchodním názvu nebo označení. Hodnoty obsažené v názvu však vždy nemusí znamenat jeho tloušťku. Tento článek popisuje a vysvětluje jednotlivá čísla a písmena v názvu nebo označení asfaltového pásu.

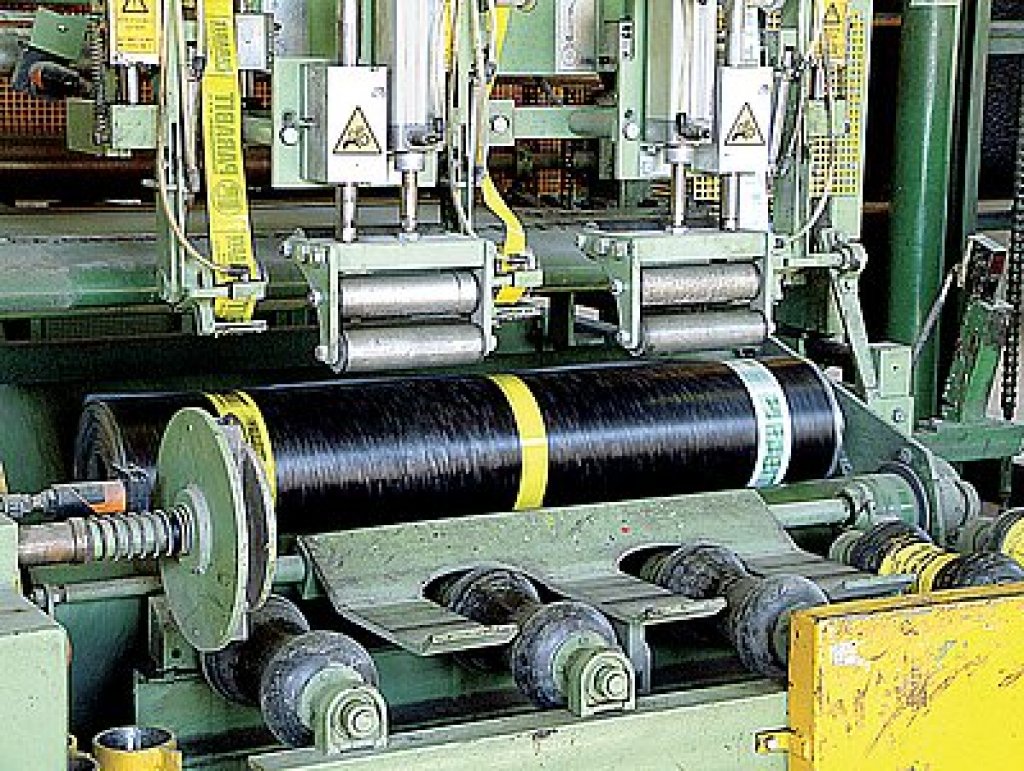

Asfaltové izolační pásy (dále v textu asfaltové pásy) jsou tradičním izolačním materiálem pro střešní konstrukce a spodní stavbu. Výrobce, případně prodejce má povinnost dle příslušných norem, především dle ČSN EN 13707:2009 [4], ČSN EN 13969:2005 [5] vydat k danému asfaltovému pásu technický list. Tento technický list obsahuje složení pásu, podmínky použití, skladování a řadu technických parametrů. Mezi těmito parametry je také tloušťka a plošná hmotnost pásu. Výrobce, případně prodejce ale nemá povinnost udávat oba dva údaje. Stačí pouze jeden.
Technické listy
Na našem trhu s asfaltovými pásy se setkáváme s výrobky, u kterých je na technickém listu uvedena pouze plošná hmotnost nebo tloušťka. Běžný zákazník se tak těžko orientuje mezi těmito výrobky.
Situaci s orientací mezi tloušťkou a plošnou hmotností asfaltového pásu zhoršuje značení asfaltových pásů, kdy součástí značení je v jednom případě tloušťka asfaltového pásu a v druhém případě plošná hmotnost. Často dochází mezi zákazníky k záměně, případně není úplně jasné, o jaký údaj se jedná.
Název výrobku může obsahovat i značení asfaltového pásu. Někteří výrobci toto značení udávají samostatně jako další položku např. v ceníku. Každé značení obsahuje základní informace o výrobku:
- druh nosné vložky,
- druh asfaltové hmoty,
- tloušťku pásu nebo plošnou hmotnost.
| Příklad: AP PYE (SBS) PV 180 S4 (-25) | ||
| Obsah | Značka | Poznámka |
| Druh (název) výrobku | AP | |
| Druh modifikace | PYE | modifikace polymery elastomerického charakteru (SBS) |
| PYP | modifikace polymery plastomerického charakteru (APP, APAO, PO) | |
| Druh nosné vložky | PV (PES, PR) | polyesterová rohož (rouno) |
| ST (G, GG) | skleněná tkanina | |
| SR (GV) | skleněná rohož (netkaná nosná vložka) | |
| K | kovová (AL,CU,Pb) | |
| KO | kombinovaná (ST+PV,SR+ST,PV+ST) | |
| Plošná hmotnost nosné vložky (g/m2) | 180 | |
| Typ asfaltového pásu dle ČSN 730606 | S | natavitelný pás, tl. krycí vrstvy asfaltu min. 1 mm |
| R | pás s krycí vrstvou, tl. krycí vrstvy asfaltu do 1 mm | |
| A | pás bez krycí vrstvy | |
| Tloušťka asfaltového pásu (mm) | 4 | |
| Ohebnost za nízkých teplot dle ČSN EN 1109 | -25 | |
Rozdílný způsob značení

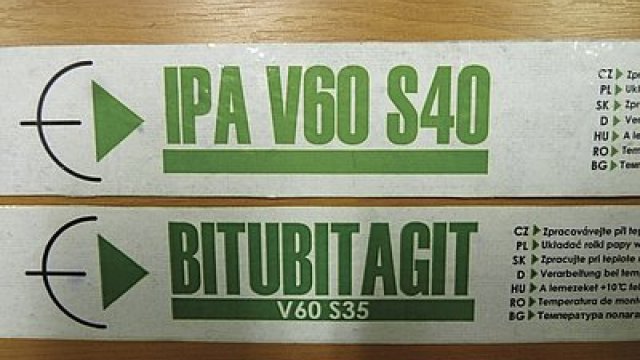

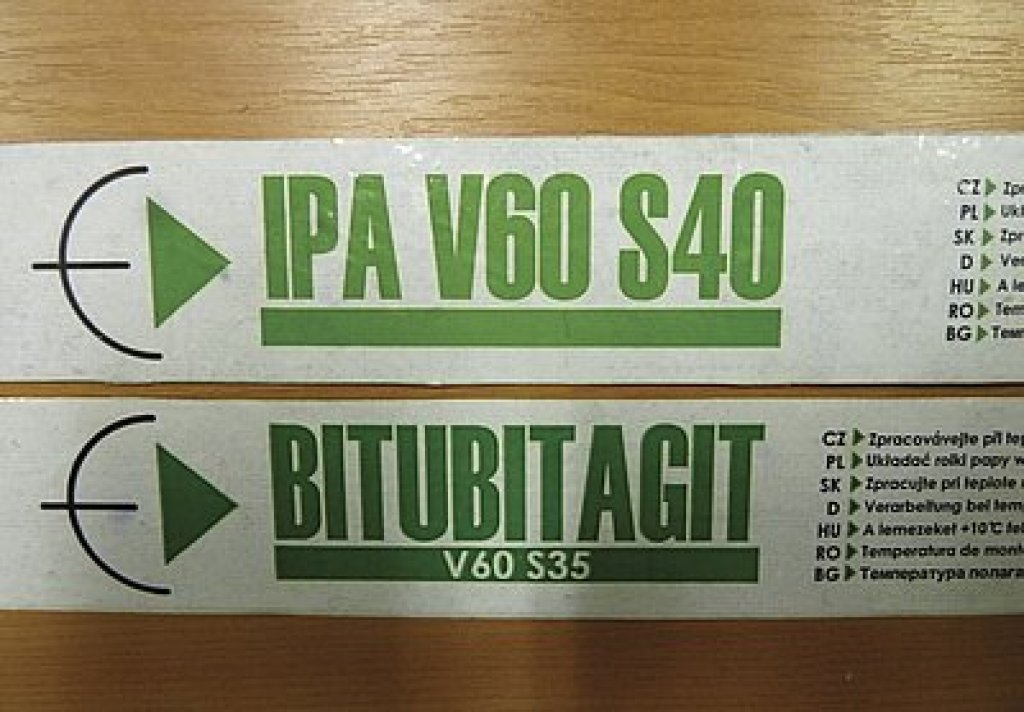

V České republice jsou používány především dva základní typy. Značení dle ČSN P 73 0606 [6]. Zkratky nosných vložek jsou uvedeny v normě ČSN 73 0606:2000, část 3.4. nebo v dokumentu abc der Bitumenbahnen [1]. Značení pásu je uvedeno v Základních pravidlech pro navrhování a realizaci plochých střech a hydroizolace spodní stavby [2] a vychází z [1]. Jedná se o evropské značení, které není závazné. Celkový název asfaltového pásu odpovídá schématu uvedenému v tab. 1. Příklad značení výrobků je na obr. 1. Jedná se o asfaltové pásy s hmotou z oxidovaného asfaltu, nosnou vložkou ze skleněné rohože a tl. 4,0 mm a 3,5 mm.

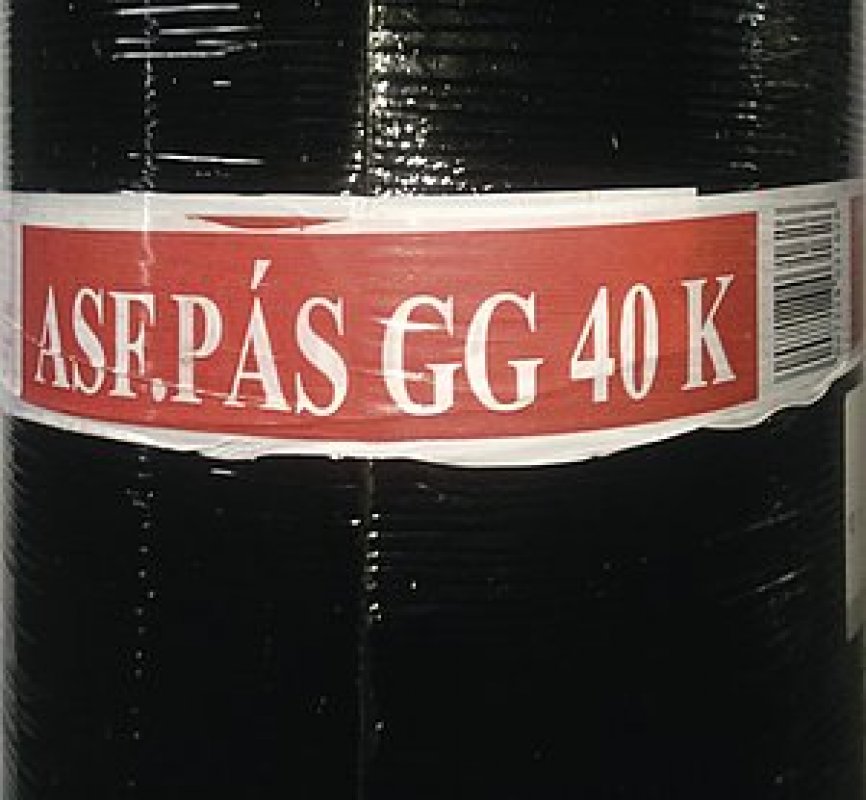

Druhým typem značení je představováno značením používané v sousedním Rakousku. Zkratky nosných vložek odpovídají značení dle [1]. U značení pásů, na rozdíl od předchozího značení, číslo v názvu udává 0,01 plošné hmotnosti pásu. Celkové označení pásu by tedy mělo odpovídat schématu uvedenému v tab. 2. Příklad značení výrobku je na obr. 2. Jedná se o asfaltový pás s hmotou z oxidovaného asfaltu, nosnou vložkou ze skleněné tkaniny, spodní strana opatřena PE folií a plošná hmotnost 4,0 kg/m2.
| Příklad: AP KV D E 45 K | ||
| Obsah | Značka | Poznámka |
| Druh (název) výrobku | AP | |
| Druh nosné vložky | KV(PV) | polyesterová rohož |
| GV(V) | skelná rohož | |
| GG | skelná tkanina | |
| F | polyetylénová folie | |
| CU | měděná folie | |
| AL | hliníková folie | |
| R | strojní lepenka | |
| Druh a typ posypu | D | přírodní břidlice barva šedá |
| barevné odstíny, jsou umístěny až na poslední, 6. pozici | ||
| Druh modifikace | E | modifikace hmoty elastomery |
| PL | modifikace hmoty plastomery | |
| W | odolnost hmoty proti prorůstání kořínky | |
| 0,01 plošné hmotnosti pásu (g/m2) | 45 | př. 4500 g/m2 · 0,01 = 45 |
| Typ povrchové úprava asfaltového pásu | K | spodní strana opatřena PE folií, není-li uvedeno K je použit jemnozrnný posyp |
| J | Jumbo role pro kašírování | |
| nemusí být uvedeno | B | pás určen pro izolace mostů |
| RO, GR, BR, DB | barevné odstíny posypu | |
Závěr
Na začátku je nutné si vždy zjistit,jakou hodnotu výrobce ve svém názvu, označení udává. Pro bezpečné zjištění tloušťky pásu, nebo plošné hmotnosti je nutné vyžádat od výrobce, případně dovozce technický list.
Literatura a zdroje
[1] Vdd Industrieverband Bitumen-Dach- und Dichtungsbahnen e.V.,. 2011. Technische regeln - abc der Bitumenbahnen. Frankfurt/Main: vdd Industrieverband Bitumen-Dach-und Dichtungsbahnen e V. Vydání čtvrté., ISBN 978-3-9801831-9-2.
[2] Cech klempířů, pokrývačů a tesařů, 2003. Základní pravidla pro navrhování a realizaci plochých střech a hydroizolace spodní stavby. Praha: Studio Press s.r.o., ISBN 80-239-0247-4.
[3] Použití izolačních pásů. [cit. 2012-01-17]. Dostupné z: http://www.bueho.cz/uploads/dokumenty/firma/Montazni_prirucka_B_H.pdf
[4] ČSN EN 13707 + A2:2009. Hydroizolační pásy a fólie – Vyztužené asfaltové pásy pro hydroizolaci střech – Definice a charakteristiky. 2. vyd. Praha: Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví. 2009-12-01. Třídící znak 727601.
[5] ČSN EN 13969: 2005. Hydroizolační pásy a fólie – Asfaltové pásy do izolace proti vlhkosti a asfaltové pásy do izolace proti tlakové vodě – Definice a charakteristiky. 1. vyd. Praha: Český normalizační instutut, 2005-06-01. Třídící znak 727602.
[6] ČSN P 73 0606:2000. Hydroizolace staveb – Povlakové izolace – Základní ustanovení. 1. vydání, Praha: Český normalizační institut, 2000-12-01. Třídící znak 73 0606.
