Realizace RD v systému Ytong s využitím masivní konstrukce střechy Ytong Komfort
V Hamrech nad Sázavou vyrostl od léta do zimy 2013 nenápadný dvoupodlažní RD. Vlastně nenápadný až nyní, poté co dostal klasickou čepici v podobě hladké krytiny a čeká na finální kabát strukturované vnější omítky. Skoro všechno ostatní, co ukázal svému okolí v době svého růstu, bylo zvláštní, výjimečně, nápadné a osobité.
Vše začalo založením na železobetonové desce vybavené trubním vedením pro termickou aktivaci jádra desky, plovoucí na perimetrické tepelné izolaci. Tato deska byla navíc navržena v leštěném provedení s vysokou rovinností, umožňující vynechání běžně následujících konstrukcí podlahy se všemi vyplývajícími bonusy: urychlením výstavby, úsporami nákladů na materiál podlah a v neposlední řadě také lepším přenosem tepla na povrchu konstrukce podlahové krytiny.
Realizace konstrukcí nosných a obvodových stěn 1. NP byly vlastně pro materiál Ytong standardní, pro laika možná překvapivě rychlé a přesné, a až na neviditelné detaily a finesy zcela klasické.

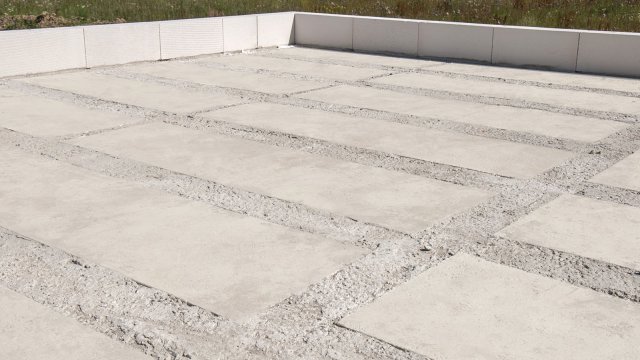

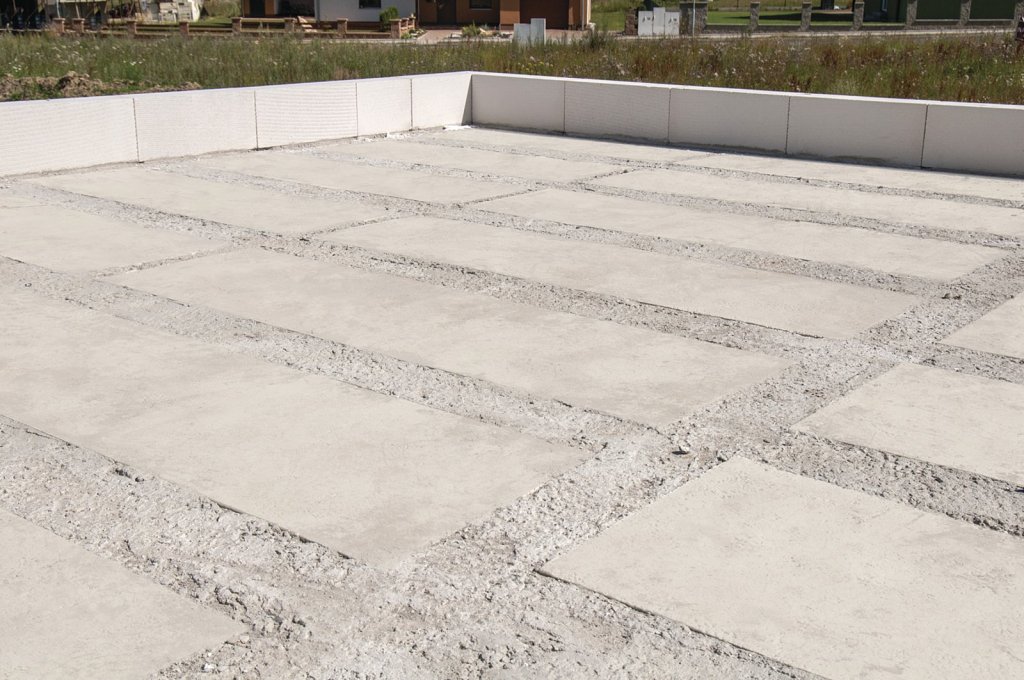

Konstrukce stropu nad 1. NP
Návrat k neobvyklým řešením přinesla konstrukce stropu nad 1. NP, která je tvořena systémem Ytong Ekonom tl. 250 mm. Tento stropní systém se vyznačuje absencí 50 mm silné, běžně aplikované nadbetonávky, vytvářející v žebírkové železobetonové konstrukci stropu spolupůsobící betonovou desku. Ytong Ekonom je navržen tak, že funkci této desky přebírá zesílený průřez betonového žebra v tlakové oblasti, vytvořený díky použití nového tvaru vložky Ytong Ekonom. Plnost materiálu Ytong použitého pro výrobu vložky Ekonom garantuje bezkonkurenční stupeň bezpečnosti v celém průběhu provádění stropní konstrukce.

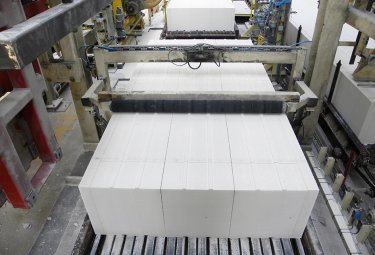

Pórobeton. Vlastnosti, využití a jak se vyrábí
Rodištěm pórobetonu bylo Švédsko a tato adresa nebyla náhodná. Země tehdy totiž čelila rychle rostoucím požadavkům na zásobování stavebním dřevem, jehož těžba, zpracování a…
Průměrná únosnost jediné vložky Ekonom tloušťky 250 mm změřená v certifikované zkušebně prokázala vynikající hodnotu 7,2 kN (odpovídá zatížení hmotnosti cca. 720 kg). To, že provádějící dělníci nemohou konstrukcí v žádném místě propadnout a nemusí pro to provádět žádná dodatečná opatření, je související bonus, který jistě pozitivně ohodnotí jak bezpečnostní technici a stavbyvedoucí, tak samotní realizátoři díla.
Hlavní výhodu má ovšem profesionál – statik u počítače. Vysoká únosnost vložky Ekonom mu umožňuje umisťování příček bez ohledu na polohu nosných žeber. Pouze v případě vyšších zatížení bodových nebo lineárních je nucen sáhnout po dodatečném zesílení tahové výztuže, po zdvojení žeber, či dalším statickém opatření. Ani v tomto případě ale není zpravidla nucen zpochybňovat únosnost jednotlivých vložek a hledat statická řešení lokálních problémů. V těchto kritériích se konstrukce stropu Ytong Ekonom zásadně liší od všech konkurenčních systémů na našem trhu a jakákoliv podobnost s nimi zde prostě mizí.
Téma: Rodinné domy a vily
Další zvláštností stropu nad 1 NP je jeho termická aktivace, jejíž smysluplnost je podmíněna skutečností, že se jedná o RD v pasivním standardu, jehož celková tepelná ztráta činí pouhých 2,2 kW. Výkon tohoto opatření ve výši 0,8 kW je přes svou „zanedbatelnost” procentuálně zdatným zdrojem s velmi nízkými náklady.
Rodinný dům v pasivním energetickém standardu
- Místo stavby: Hamry nad Sázavou
- Investor: soukromá osoba
- Projekt: Ing. Petr Mareček, Ing. arch. Vilém Čech
- Dodavatel stavby: Miroslav Pehal, Moravský Krumlov
- Termín realizace: 6/2013 až 12/2013
- Náklady: 2 900 000 Kč, po odečtení dotace 2 350 000 Kč
Konstrukce Ytong
- Zdivo obvodové Ytong P2-400 tl. 300 mm
- Zdivo nosné Ytong P4-500 tl. 250 mm
- Zdivo příček Ytong P4-500, tl.125 mm
- Strop Ytong Ekonom tl. 250 mm
- Střecha Ytong Komfort tl. 200 mm
- Schody Ytong
Snadná a rychlá montáž schodiště Ytong
Bezprostředně následující den po betonáži stropu se provedla montáž schodiště Ytong. Schodišťové stupně jsou předem připraveny „na míru” podle dílenských výkresů vypracovaných společností Xella CZ na základě podkladů projektanta a jejich montáž zabere sehrané dvojici jediný pracovní den. Schodiště je ihned plně pochůzné, což zásadně zjednoduší komunikaci mezi 1. NP a 2. NP a zároveň výrazně přispěje ke zvýšení bezpečnosti práce.

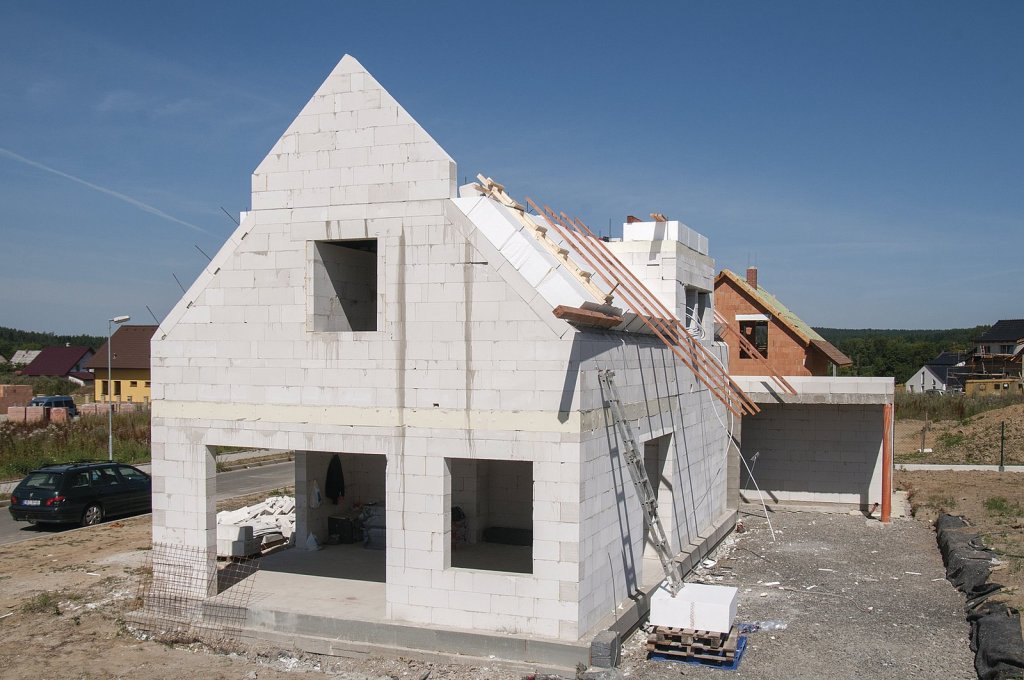

Nadezdívka 2. NP je takřka klasická, zvláštností je pouze způsob a doba betonáže ztužujících věnců. Provádí se současně s betonáží žeber střechy.

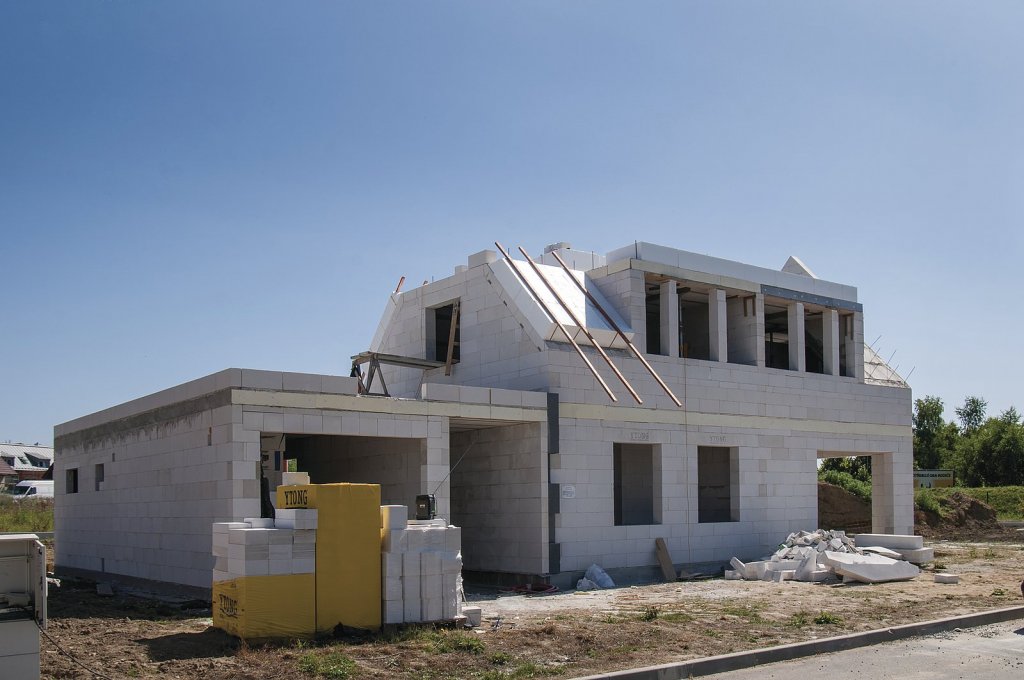

Pokud jsme u stropu nad 1. NP zmínili zdánlivou podobnost stropu Ytong Ekonom se stropy jiných výrobců, pak konstrukce střechy Ytong Komfort může připomínat pouze jedinou konstrukci na našem trhu a tou je výše popsaný strop Ekonom. Stejně jako ona nemá spolupůsobící nadbetonávku, což ji v podstatě umožňuje aplikaci v konstrukcích šikmých střech do sklonu až 40°. Stejně jako konstrukci stropu Ekonom ji zvládne běžná, šikovná a ochotná parta zedníků.
Střecha Komfort používá zpravidla vložku tl. 200 mm, která vykazuje únosnost 4,4 kN. V Hamrech byla navržena se třemi vikýři, což předpokládalo opatření v podobě betonáže ve dvou etapách. V první etapě se betonovala nosná žebra šikmé a centrální vodorovné části střechy, ve druhé pak, po dozdění nosných stěn vikýřů, žebra střechy nad těmito vikýři. I tato část konstrukce byla před betonáží vybavena trubním vedením pro aktivaci jádra žeber, tentokrát s výkonem 0,6 kW.
Masivní střešní konstrukce Ytong Komfort versus lehká střešní konstrukce
Doba provádění masivní střešní konstrukce Ytong Komfort obnášela 6 pracovních dní, což je ve srovnání s lehkou konstrukcí krovu s přibližně třemi dny poměrně hodně. Tato vada na kráse je ovšem plně kompenzovaná v následných pracovních postupech. Kompletní práce na vnitřních omítkách zabraly u střechy Komfort jediný den, zatímco práce na lehkých podhledech s provedením bezvadné, vzduchotěsné parozábrany a pracným broušením zaberou dobu výrazně delší.
Pórobeton ve skeletových stavbách
Pórobeton slučuje nosnou i tepelněizolační funkci a umožňuje tak výstavbu rodinných či bytových domů v pasivním, nulovém i aktivním standardu běžnou a rychlou jednovrstvou…
Konstrukce masivních střech Ytong za sebou mají nejen mnoholeté zkušenosti z realizací a provozu u našich jižních sousedů v zemích bývalé Jugoslávie, ale už i více než 10leté zkušenosti z provozu v ČR. Jejich hlavní výhodou je vysoká odolnost proti přehřívání, ale také rezistence proti plísním, houbám a veškerému hmyzu (bez použití zaručeně neškodných přípravků), vynikající útlum vnějšího hluku a bezkonkurenční ochrana před požárem. Stavitelům umožní realizaci velice jednoduché konstrukce, s vyloučením komplikovaných a na poruchy bohužel často velmi štědrých, lehkých konstrukcí podhledů.
Střecha Ytong Komfort se na vnitřním líci pouze omítne běžnou sádrovou vnitřní omítkou v tl. 6 mm. Při zkoušce těsnosti, která je v rámci akce „Nová zelená úsporám” podmínkou dotací pro pasivní domy ve výši 550 nebo 400 tis. Kč, vykazuje excelentní hodnoty, a to bez nutných korektur. Náš RD v Hamrech nad Sázavou dosáhl při zkoušce Blower door hodnoty 0,25 při prvním měření, čímž otevřel majiteli cestu k čerpání dotace ve výši 550 000 Kč.
